切片分析

目的：

电路板品质的好坏、问题的发生与解决、制程改进的评估，在都需要切片做为客观检查、研究与判断的根据。切片质量的好坏，对结果的判定影响很大。

切片分析主要用于检查PCB内部走线厚度、层数，通孔孔径大小，通孔质量观察，用于检查PCBA焊点内部空洞，界面结合状况，润湿质量评价等等。切片分析是进行PCB/PCBA失效分析的重要技术，切片质量将直接影响失效部位确认的准确性。

切片步骤：

取 样(Samplc culling)→封 胶(Resin Encapsulation)→研磨(Crinding)→抛 光(Poish)→微 蚀(Microetch)→观察（Inspect）

依据标准：

制样：IPC TM 650 2.1.1,评判：IPC A 600, IPC A 610

系统配置

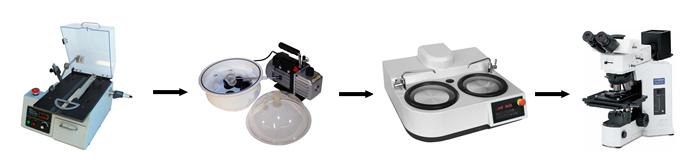

1、经济实用型

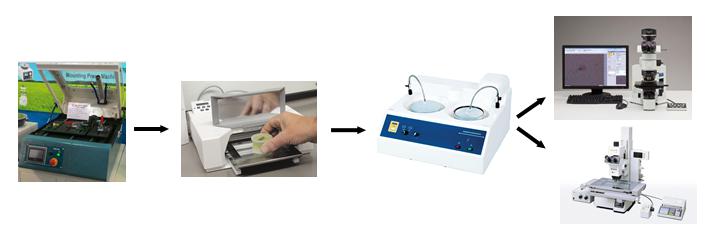

2、实验室高端型

电子元器件结构观察，如倒装芯片( Flip Chip)、铝/铜制程结构、COMS、POP等

PCB结构及通孔观察

PCBA焊点观察

LED结构观察

金属及零部件结构观察
