SinCUT 150AH大型落地式双向进刀型精密金相切割机

台湾原装进口

产品特点

1. 进刀方式可选用单向水平进刀及单向垂直进刀或双向阶梯式进刀两种进刀模式, 最大程度满足各种形状的切割, 并且把砂轮片利用到极致

2. 工作台具备横向移动的功能

3. 水平及垂直双向皆采用伺服马达控制带动滚珠螺杆驱动, 可以输入移动尺寸进行位置控制及切割进给量精确控制

4. 大型特别厚的难切工件可采用阶梯式(Multistep)进刀切割, 使切割片与工件切割面保持在最小接触面积,减少切割阻力,避免烧伤及卡片的状态发生

4.  使用耐腐蚀底座表面衬不锈钢带T型工作台, 方便使用各种工装治具

5.  带有雷射光点对准装置

6.  电流感应进刀控制, 可以根据切割电流变化自动进行切割速度的调整及移动位置改变

1. 切割容量：MAXф150mm, 采用500mm砂轮片时理论值可达180mm

2. 砂轮尺寸:Max500mm

3. 进退刀方式:可进行水平式直线进刀, 垂直式下压进刀及阶梯式双向自动进刀，采用伺服感应电动机带动滚珠螺杆驱动

4. 工作台座水平直线行走行程 : 460mm, 采用伺服感应电动机带动滚珠螺杆驱动, 最小可设定移动距离为0.01mm

5. 切割砂轮轴垂直行走行程 : 250mm, 采用伺服感应电动机带动滚珠螺杆驱动, 最小可设定移动距离为0.01mm

6. 工作台横向移动 : 工作台可左右移动40mm. 采用手轮转动螺杆驱动

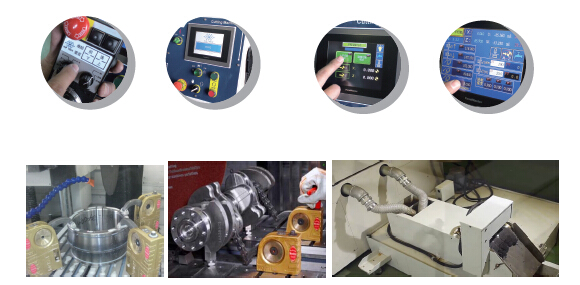

7. 控制接口 ： 采用人机界面触控面板控制,配合手持式控制装置, 专用程控

8. 切割模式 ：

a. 一般切割 ：采用砂轮刀片固定不动, 工件向前推进方式水平进刀方式切割，可设定实际进刀距离(最小单位0.01mm), 及推进速度(1mm/min-500mm/min) , 完成后自动退刀至原点位置

b. 阶梯进刀模式 ：自开始切割时即使用双向移动模式, 可设定双向移动动距离(最小设定单位0.01mm)及速度(1mm/min-500mm/min), 全部完成后回到起始位置

9. 进刀速度 : 水平方向 1mm/min – 500mm/min, 垂直方向 1mm/min-500mm/min, 伺服电动机带动滚珠螺杆控制

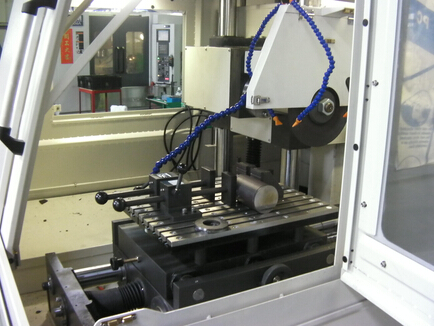

10. 切割台座 : 尺寸500*450mm, 底座为耐腐蚀材质, 表面衬可更换式不锈钢带, 规格为8mm槽宽T型工作台

11. 主轴转速:2200rpm可在正负50%以内变频控制

12. 安全设定 ：

a. 水平进刀 : 当电流大于第一设定值时即自动减缓推进速度以进行充分冷却, 当电流超过安全电流值(第二设定值)时即停止切割全速退回

b. 阶梯式切割法 : 当电流大于第一设定值时即自动上升切割片以减少接触面积, 当电流超过安全电流值(第二设定值)时即停止切割全速退回

c. 所有可移动的门部位皆设有安全开关, 并实时显示于人机接口上

13. 夹具 : 标准付双座快速推拉式夹具, 固定钳口及夹持钳口皆可在平台上前后调整位置,

14. 对刀指示装置 : 含红色雷射对刀指示线

15. 切割马力:15HP(11.25kw)

16. 照明灯：WPL日光灯

17. 电力需求：AC380V3相50HZ, 20KW

18. 机体形式：立地式

19. 尺寸：1650*2200*2100mm

20.水箱容量：50GAL 带磁性过滤装置

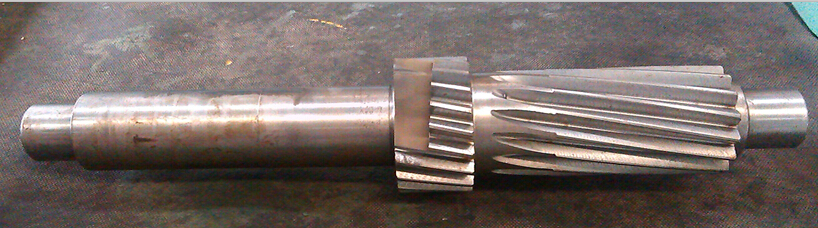

大型汽车零部件及大型锻件，航空航天大型件，电力水利大型钢件。
