MITCORP工业内窥镜在电力设备检修中的应用

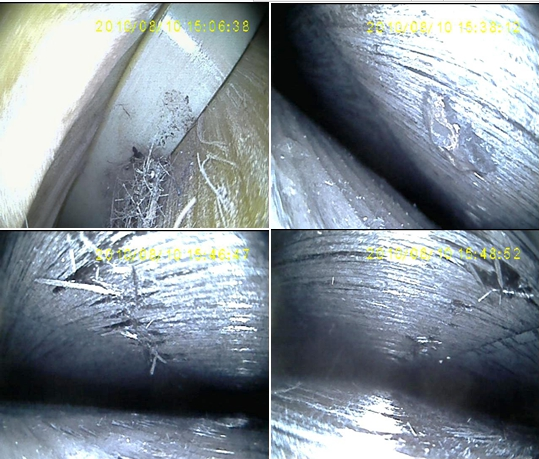

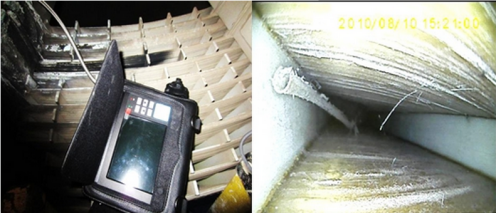

一、工业内窥镜在干式电抗器的视频检测应用 近年来,我国500ｋＶ输电线路迅速发展,电网容量越来越大,由于电压等级高,电网装机容量大,造成了系统短路电流增大,事故电压波动大,功率因数偏低,开关容量不够和谐波电流的增加等问题。而大容量干式空心电抗器具有线性特性好,参数稳定,防火性能好等优点。电抗器的限流和滤波作用，电网容量的扩大,使得系统短路容量的额定值迅速增大。为了限制输电线路的短路电流,保护电力设备,必须安装电抗器,电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。由此可见，干式电抗器在电力设备中具有非常重要的作用。干式电抗器是由多组铝线圈经玻璃纤维浸渍环氧树脂绕包、固化后并联而成，每组铝线圈为一个包封，各包封间均有散热风道。电抗器风道内若有异物或者污秽严重，不仅影响其散热，还会改变风道两侧线圈绝缘外表面电场的正常分布，导致绝缘水平降低，甚至危及干抗的安全运行和使用寿命。由于现场诊断性试验项目单一，干抗绝缘状况不能得到有效监管，随运行年限的增加，暴露出的绝缘缺陷越来越引起业内重视。目前，在干抗安装现场尚无法对其绝缘状况进行有效检测，为保障电网的安全稳定运行，积极开展干抗绝缘诊断方面的研究及内窥镜检查工作的意义非凡。内窥镜技术的应用，将为电力公司系统10—66千伏干抗的运行状况提供有力的辅助性诊断依据，促进电网设备运行水平的提升。该项技术已达到了国内同行业领先水平。电抗器在额定负载下长期正常运行，绝缘材料长期在较高的温度、电场和磁场作用下，会逐渐失去原有的力学性能和绝缘性能，例如变脆、机械强度减弱、电击穿，影响变压器正常运行和工作，由于设备结构限制，检修人员无法直接查找问题根源。而采用我公司的内窥镜伸入狭小黑暗的干式电抗器风道进行远距离检测，并且探头可多方位、多视角调节，对窥视到的微小痕迹，可显微放大以便仔细观察分析，需要保留的影像，具有录、存、放功能，重点检查上下按线板对应的相近风道，各线圈引出线对应的风道。可以方便、快捷、准确地确定故障原因和故障点。因此可大大减少检修工期、降低检修成本和难度、保证设备运行安全、提高设备检修的可靠性及工作效率。2013年1月9日——11日配合黑龙江省设备状态评价中心做干式电抗器事故诊断现场图片：
所以工业内窥镜对电力设备干式电抗器的无损检测是一种非常有效的检查工具和设备。

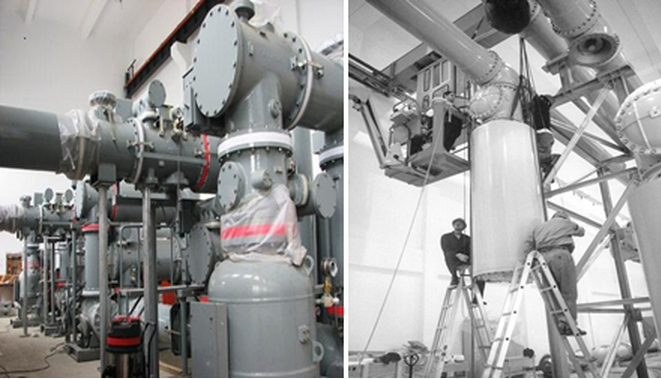

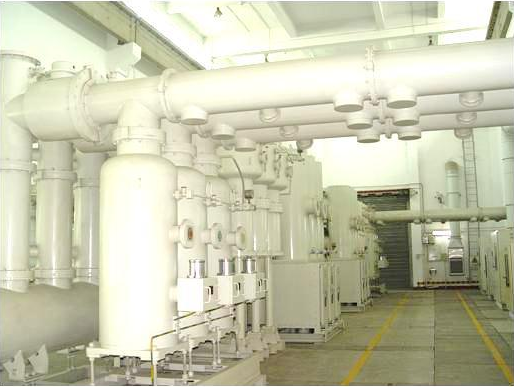

工业内窥镜在GIS开关中的视频检测应用众所周知，20世纪90年代末期大规模的城乡电网改造，新设备、新技术得以广泛的应用，使得电力设备整体状况大为改观，设备性能的提高，给电网安全运行带来巨大效益，同时为供电设备检修工作的改进提出更高要求。其中，以绝缘性能和灭弧性能优异的SF6气体绝缘全封闭组合高压配电装置（GIS）的广泛应用最为突出。GIS具有占地面积小、元件全封闭不受环境干扰、运行可靠性高、检修周期长、维护工作量小、运行费用低、无电磁干扰等优点。但其缺陷是有SF6气体的泄漏、外部水分的渗入、导电杂质的存在、绝缘子老化等因素的影响，均可能导致GIS内部闪络故障。而GIS的全封闭结构是故障的定位及检修比较困难，发生事故后，平均停电检修时间比常规设长，检修工作繁杂，因其停电范围大还会涉及其他非故障原件。

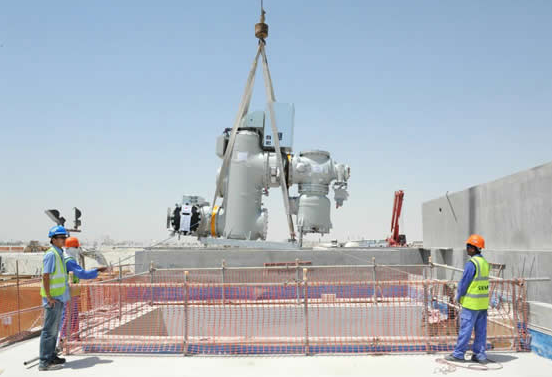

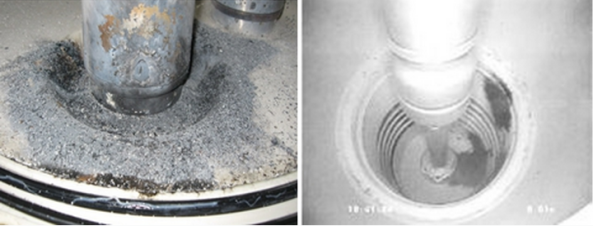

由于GIS元件布局紧凑、电压等级高、开断容量大、故在现场安装和检修时要求严格、程序负责。但在现场还经常发现有：（1）零件松动、脱落和导电表面刮伤；(2)强烈震动造成的绝缘子开裂；（3）由于压变法兰对接不准而造成触头座被压坏；（4）异物和导电微粒进入；（5）零件、材料及工具等遗留在装置内等问题发生。因此，GIS经工厂装配、运输和现场安装之后，在投运行前对GIS内部的检查是十分必要的。
投运行后，大型电力变压器在经过一定时间运行，其内部经常会发现铁芯接地的故障情况，影响变压器正常运行和工作，由于设备结构限制，检修人员无法直接查找问题根源，而采用我公司的内窥镜伸入狭小黑暗空间的GIS内部进行远距离检测可以方便、快捷、准确地确定故障原因和故障点。因此可大大减少检修工期、降低检修成本和难度、缩短停电时间、保证设备运行安全、提高设备检修的可靠性及工作效率。所以工业内窥镜对电力设备GIS开关的无损检测是一种非常有效的检查工具和设备。
