SinWAT线束端子截面分析仪

作者:http://www.opt-sience.com/ 来源:http://www.opt-sience.com/ 日期:2015-10-25 23:29:24 人气:4457

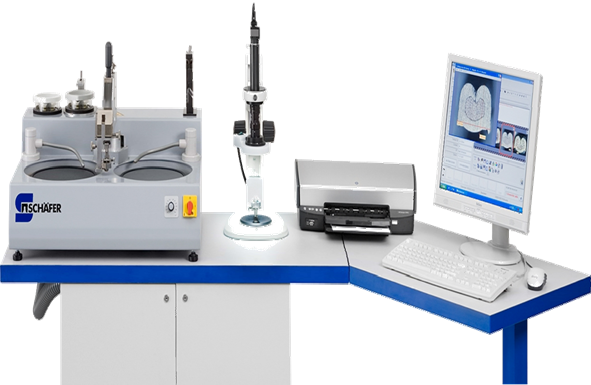

SinWAT线束端子截面分析仪



一、系统简介

    SSinWAT是一款功能强大,布局紧凑,易于操作的端子压接成品截面分析系统。SSinWAT系统是一个符合人体工学的检测仪,既适用于生产部门做随机抽样检查,又适用于质检部门的质量检验、检验资料收集和文档管理。

它能够提供:

端子切断 -> 治具固定 -> 研磨断面 -> 磨面蚀刻 -> 光学显微 -> 数码拍摄 -> 图像处理 -> 截面测量 -> 数据分析 -> 生成报告 , 配备专业型截面测量分析软件,完整的检测过程仅需数分钟即可完成。

 SinWAT线束端子截面分析仪

二、设备功能

- 坚固且符合人体工学设计;

- 切割装置确保端子切断面不被断裂变形;

- 两个颗粒度不同砂轮,粗磨及精磨处理端子截面;

- 专用端子固定治具保证研磨样品与砂轮处于正确相对位置;

- 根据不同端子可进行干式/湿式切割,干净整洁,并延长砂轮使用寿命;

- 蚀刻工艺处理,断面导线和端子结构清晰可见;

- 垂直方向安装光学显微镜集成霓虹灯赋予清晰图像;

- 多倍放大及光栅变焦配以高倍数码相机保证取图效果;

- 专用图像处理及测量分析软件,该软件还可以进行自动测算压缩率。

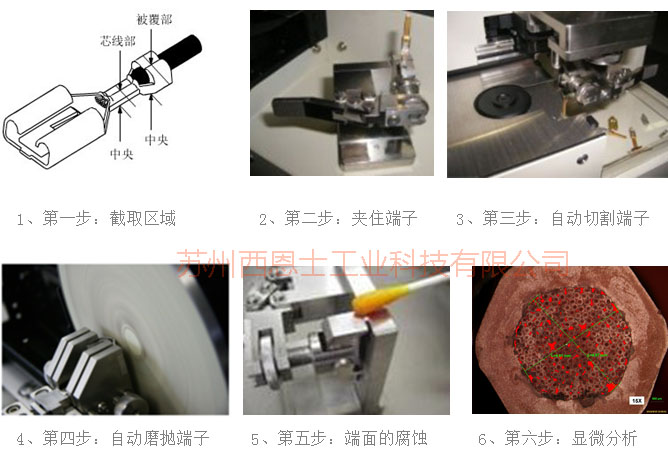

三、制作过程:

 SinWAT线束端子截面分析仪

四、软件特点(专业端子分析软件)


最新端子分析软件主要在测量和报告上做出了很大的改进,主要有以下特点:

1.测量更效率简便,除了常规C/H、C/W、C/R、线芯和角度测量等12项符合大众,通用标准测量方法,还可以自动分析端子压缩的空隙,并自动计算出压缩率;

2.除了有传统的软件报告,还支持个性化分析报告模板设计,自动生成图文并茂的定性分析报告和定量评级检验报告;

3.除了以上特点之外,该软件还保持原有的特点,如可以多种语言转换,中英文报告自动转换,毛刺高度测量,材料厚度测量,偏心度测量等等;

4.根据客户需求,可实现跨视野实时图像拼接功能,即高倍状态下浏览整个样品形貌并进行相关测量分析;

5.可定制其他客户需求的观察、测量、分析功能。

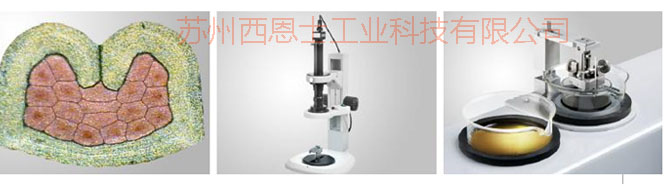

SinWAT线束端子截面分析仪
